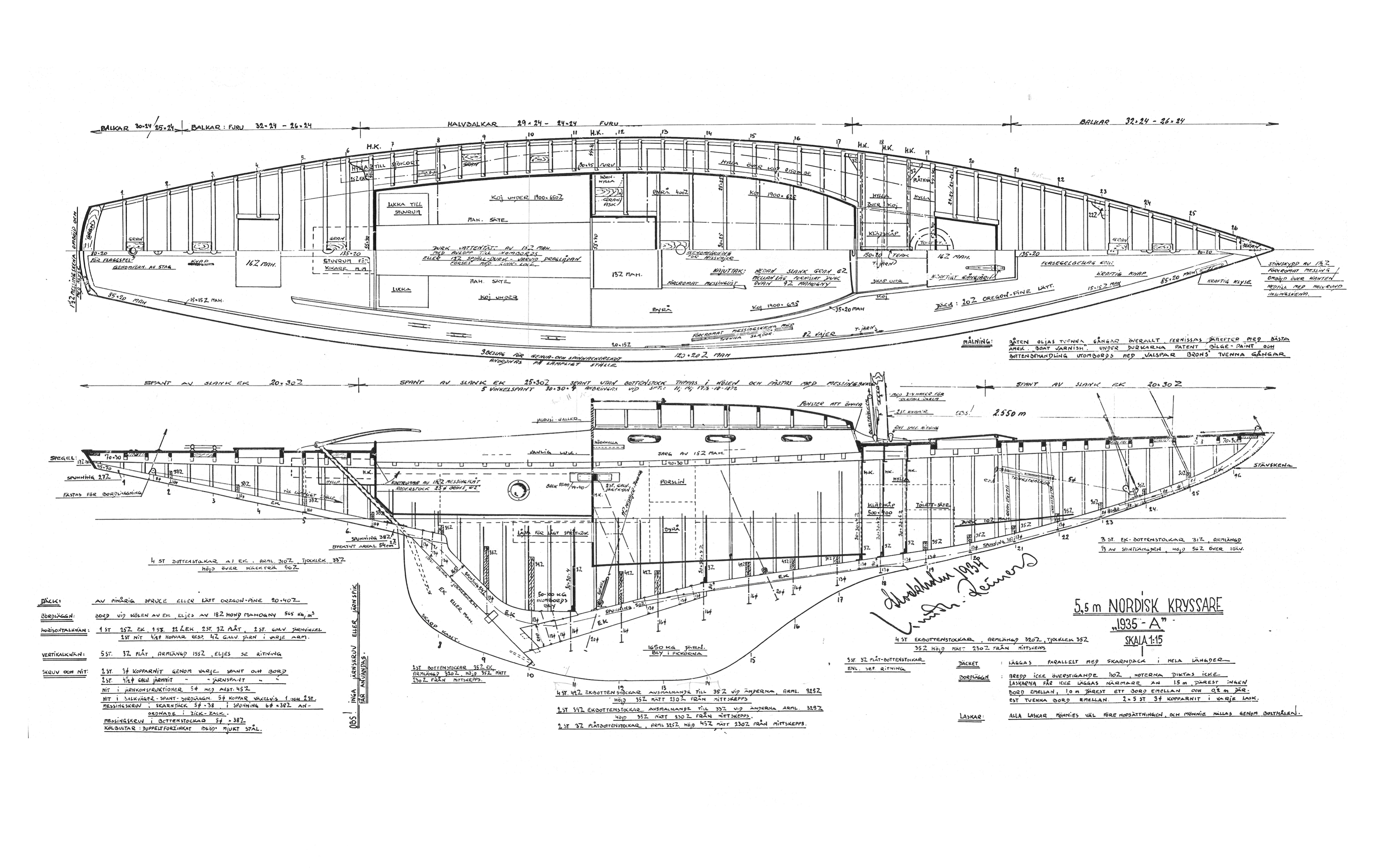

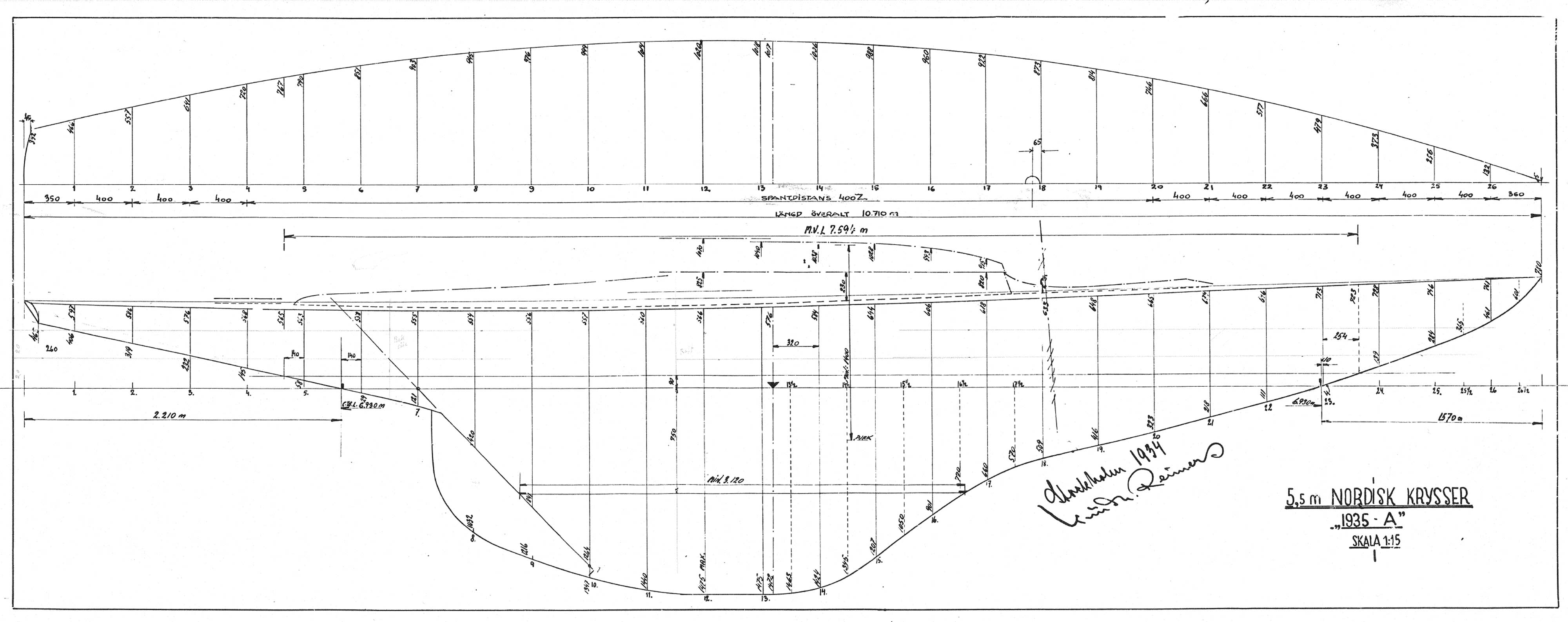

5,5 m Nordisk Krysser ”1935 – A” skala 1:15. Spantdistans 400m/m. Längd överalt 10.710 m. M.V.L. 7.594 m
Kategori: Ritningar
Från Knud H. Reimers arkiv ur Sjöhistoriska Museets samlingar. Högupplösta scanningar med många tydliga specifikationer och anvisningar.
Kölen gjutas av mjukt gjutjärn, felfri. Ytan slipas noggrannt slät av gjuteriet. Målas tvenne gånger med mönnie. Blymennige hällas genom bulthål…
Hållfasthet min:
Balkar och interkostalplåt 60 kg/mm²
Knän, bottenstockar, T-järn 35 kg/mm²
OBS! Däckssprung 6mm per 200mm
Däck: Av finårig spruce eller lätt oregon-pine 20 x 40mm
Bordläggn: Bord vid kölen av ek. Eljes av 18mm Hond mahogny 565kg/m3
